Részletes leírás
A Downstream és US mérésének újradefiniálása.

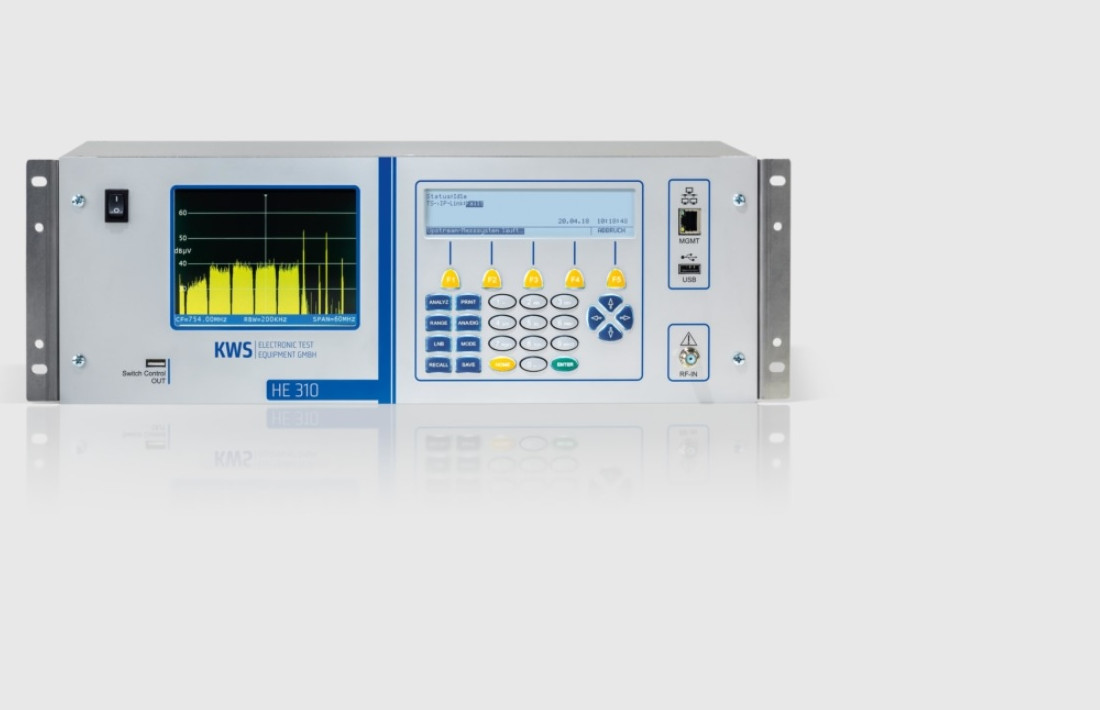

A HE 310 fejegység egy teljesen egyedileg konfigurálható 19 hüvelykes egység (3,5 RU), amely egyesíti az AMA 310 / UMS funkcionalitását a klasszikus AMA 310 készülékével.
- Nagyfelbontású, fényes 5,5 ″ színes TFT (kikapcsolható energiatakarékos üzemmódban)
- A frekvenciatartomány 5-250 MHz-ig terjed
- visszatérési útvonal: 5–65 MHz-igterjed
- FM / TV: 45–1 214 MHz
- SAT esetén: 910–250 MHz
- USB, SCART be / ki, ASI be / ki, Ethernet (RJ 45)
Lehetséges Downstream mérések:
- Analóg: UKW, TV (szintmérés és videó)
- S / N mérőmodul analóg TV jelek értékeléséhez SCOPE / HUM jelzéssel
- Digitális: DVB-S, DVB-S2, DVB-C, DOCSIS, DVB-T, DVB-T2, DTMB (szint / BER / MER / csomag hiba mérés / konstellációs diagram)
- MPEG 4 dekóder SD és HD videóhoz 2 × közös interfész (CI) / NIT értékeléssel
- Valós idejű konstellációs diagram (a DVB-T2, a DTMB kivételével)
- Hum és fáziscsillapító érzékelés CATV jelekkel
- CATV: MER akár 40 dB, S / N (analóg) 55 dB-ig
- Digitális analizátor minden tartományhoz, dőlésméréshez, behatolásméréshez
- A DVB-T / -T2 és a DTMB visszhang mérése (impulzusválasz)
- Videotext analóg / digitális, DVB feliratozás
- DiSEqC, UNICABLE, JESS (EN 50494 és 50607)
- A címezhető kimenetek programozási funkciói
- Jelminőség-ellenőrzés adatgyűjtővel
- Automatikus mérések adatgyűjtővel
- EMI mérés
- DOCSIS analizátor (DOCSIS 3.0)
- SNMP-kezelő szoftver
- FTP funkcionalitás a fájlok feltöltéséhez és letöltéséhez
- DAB / DAB + mérési modul
- Optikai mérőmodul
Lehetséges Upstream mérések:
- A frekvenciatartomány 5–65 MHz-igterjed
- Valós idejű spektrum analizátor
- Max-Hold funkció
- Frekvencia sweep (frekvencia-válasz mérés)
- A MER, BER szintek és konstellációs diagrammok mérése
- Valós idejű konstellációs diagram
- Modulált tesztcsatornák 256 QAM és 6,4 MHz sávszélességig
A HE 310 fej-eszköz a központi felügyeleti egység. Az alkalmazástól függően ez kombinálható az SW 024 cluster switch-el (legfeljebb 24 RF felfelé irányuló jel váltásával) és / vagy a VAROS 107-rel terepi eszközként a visszatérési útvonal mérésére.
