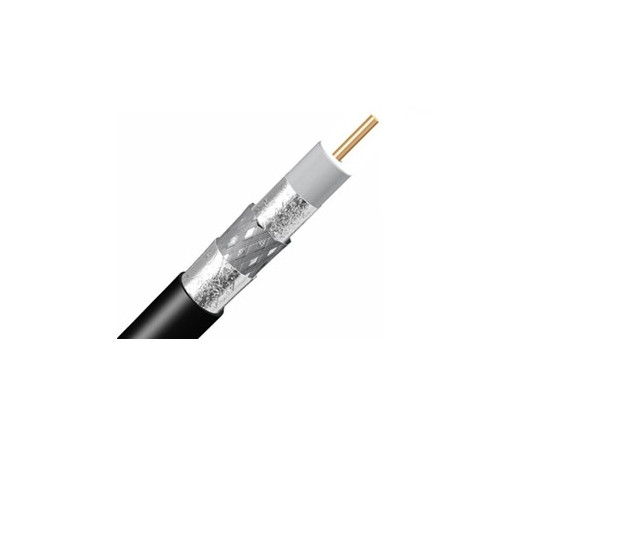

Koax behúzó kábel, RG11 trishield, 60%, PVC/fekete, rezezett acél belső vezető, 305
| OBJECT
|
Coaxial Cable
|
Type
|
RG1160 TRI CCS
|
||
| GRADE
|
RG11 Tri
|
||||
| TEST ITEMS
|
UNIT
|
LIMITS
|
RESULT
|
||
| Conductor
|
mm
|
1.63
|
Copper Cover Steel
|
||
| Dielectric
|
Thickness
|
2.74
|
Foam polyethylene
|
||
| Diameter
|
7.11
|
||||
| AL Tape
|
0.050
|
Aluminum/Poly tape Bonded |
|||
| Outer conductor
|
Braiding
Coverage |
0.16+0.005
×96WIRE Coverage 60% |
0.16mm
Aluminum |
||
| AL TAPE
|
0.050
|
Aluminum/Poly tape Nonbonded
|
|||
| Jacket wall thickness
|
0.80+0.15
|
PVC /PE
|
|||
| Diameter Over Jacket
|
10.16+0.02
|
|
|||
|
Attenuation (1000MHz, 20℃) |
dB/100m Network Analyzer |
5 MHz
|
1.25 dB↓
|
|
|
| 55MHz
|
3.15 dB↓
|
|
|||
| 211 MHz
|
6.23 dB↓
|
|
|||
| 270 MHz
|
7.10 dB↓
|
|
|||
| 300 MHz
|
7.38 dB↓
|
|
|||
| 330 MHz
|
7.90 dB↓
|
|
|||
| 400 MHz
|
8.53 dB↓
|
|
|||
| 450 MHz
|
9.02 dB↓
|
|
|||
| 550 MHz
|
9.97 dB↓
|
|
|||
| 750 MHz
|
11.97 dB↓
|
|
|||
| 870 MHz
|
13.50 dB↓
|
|
|||
| 1000 MHz
|
14.27 dB↓
|
|
|||
| Sparker test
|
AVC
|
|
4000
|
|
|
| Inner Voltage
|
V
|
|
3000
|
Conductor to shield
|
|
| Impedance
|
Ω
|
|
75+3
|
|
|
| Velocity propagation
|
%
|
|
82
|
|
|
| V.S.W.R(Return loss)
|
|
|
1.2↓(20 dB↑)
|
100% swept test
|
|
| Insulation Resistance
|
MΩ
|
|
1000↑(20℃)
|
|
|
| Loop Resistance
|
Ω/km
|
|
65
|
|
|
| Capacitance
|
pF/m
|
|
53
|
|
|
| Conductor & Dielectric To stick |
kgt/m
|
1M/min
|
2.55kgf↑(10.2 kgf /m
|
|
|
